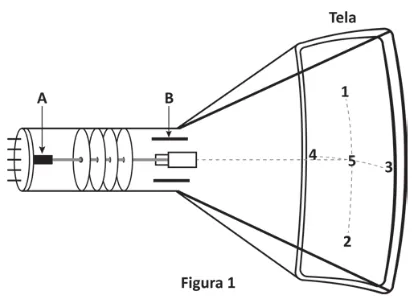

A Figura 1 apresenta o esquema de um tubo de imagem em que um filamento, na posição A, libera elétrons por efeito termiônico. Esses elétrons formam um feixe estreito, que é acelerado por campos elétricos em direção à parte interna da tela. Nesse caminho, o feixe de elétrons passa por outro campo elétrico, na região B, atingindo, em seguida, a parte interna da tela do tubo, a qual é recoberta por um material que emite luz ao receber o impacto dos elétrons.

Esquema 3D de um tubo de imagem, rotulado como 'Figura 1'. À esquerda, a posição A indica um filamento que emite um feixe passando por anéis até a região B, composta por placas defletoras. À direita, a projeção atinge uma 'Tela'. Na tela, estão marcados cinco pontos: o ponto 1 na borda superior central, o 2 na borda inferior central, o 4 na borda lateral esquerda, o 3 na borda lateral direita e o 5 no centro exato da tela.

    Na Figura 2, a carga negativa representa o feixe de elétrons que é acelerado e, posteriormente, atinge um ponto da tela. O campo elétrico na região B apresenta a seguinte configuração:

Esquema bidimensional rotulado como 'Figura 2', detalhando a região B. À esquerda, há um círculo amarelo com um sinal de menos, representando uma carga negativa (elétron). Dela, parte um vetor velocidade v em vermelho, apontando horizontalmente para a direita. A carga entra em uma região entre duas placas horizontais, onde existe um campo elétrico uniforme E, representado por várias setas verticais azuis apontando de baixo para cima.

Grupo de Reelaboração do Ensino de Física. Física 3: eletromagnetismo. São Paulo: Edusp, 2000 (adaptado).
